SOLIDWORKS鏡像零件快速出圖 派生對稱零件
通常，在SOLIDWORKS鏡像裝配體中的零件時，零件基本都是自身軸對稱的如圓的方的等，但有些時候需要把不規則形狀零件鏡像出來并讓其完全對稱，如下面這種，SOLIDWORKS代理商微辰三維為您提供了非常簡單的做法：

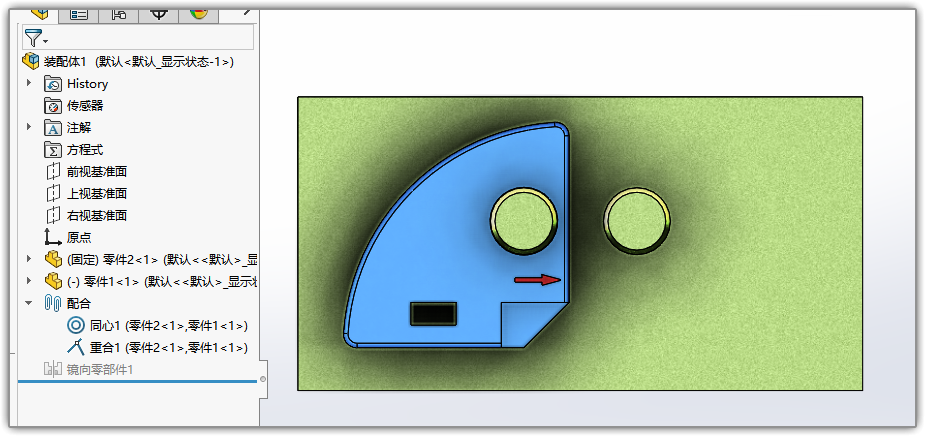

先創建一個裝配體，裝配好左邊一個原始的零件。
接下來對這個零件進行鏡像。點擊菜單里的“線性陣列”下面的鏡像。

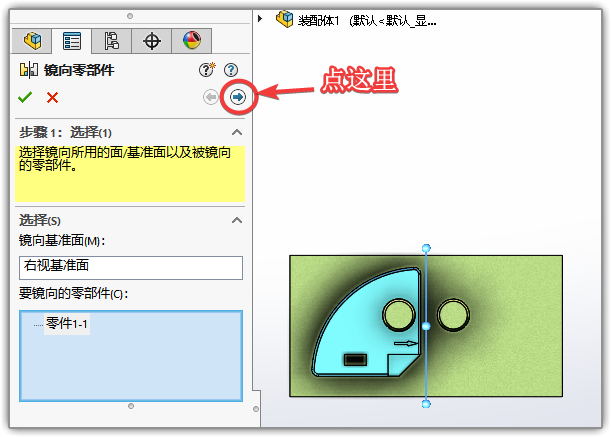

選擇好鏡像面和鏡像對像。然后不要直接打?qū)矗屈c后面的向右的小箭頭，進入下一步設置。

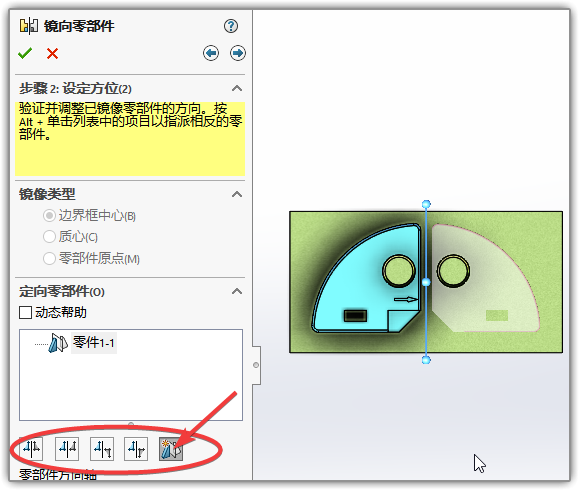

這里可以設置反轉等屬性，最后一個“創建相反方位版本”就是我們需要的。

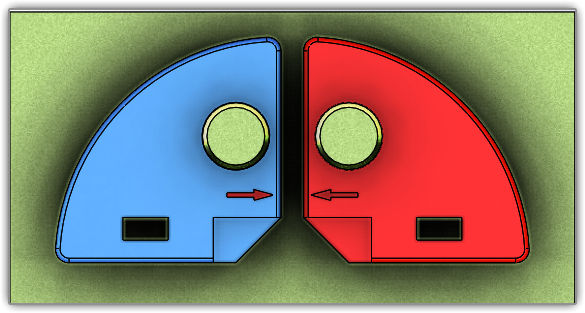

這樣SOLIDWORKS鏡像零件就完成啦。是不是很簡單呢？
那么快去打開軟件實際操作試試吧！
